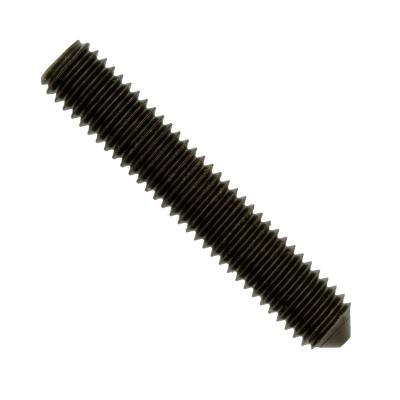

Винт установочный DIN 914 (45H)

Материал исполнения:
оксидированный

Предназначение:
Используется для надежного соединения частей конструкции во многих областях производства, таких как машиностроение и приборостроение

Отдельные позиции

Название В упаковке d l P dt s t короткие t длинные
200 шт М10 8 1,5 7 5 4 6
200 шт М10 10 1,5 7 5 4 6
10 шт М10 100 1,5 7 5 4 6
200 шт М10 12 1,5 7 5 4 6
200 шт М10 14 1,5 7 5 4 6
200 шт М10 16 1,5 7 5 4 6
100 шт М10 20 1,5 7 5 4 6
100 шт М10 25 1,5 7 5 4 6
100 шт М10 30 1,5 7 5 4 6
100 шт М10 35 1,5 7 5 4 6
100 шт М10 40 1,5 7 5 4 6
100 шт М10 45 1,5 7 5 4 6
50 шт М10 50 1,5 7 5 4 6
50 шт М10 60 1,5 7 5 4 6
50 шт М10 70 1,5 7 5 4 6
50 шт М10 80 1,5 7 5 4 6
10 шт М10 90 1,5 7 5 4 6
200 шт М12 10 1,75 8,5 6 4,8 8
100 шт М12 12 1,75 8,5 6 4,8 8
100 шт М12 16 1,75 8,5 6 4,8 8
100 шт М12 20 1,75 8,5 6 4,8 8
100 шт М12 25 1,75 8,5 6 4,8 8
100 шт М12 30 1,75 8,5 6 4,8 8
100 шт М12 35 1,75 8,5 6 4,8 8
100 шт М12 40 1,75 8,5 6 4,8 8
100 шт М12 45 1,75 8,5 6 4,8 8
50 шт М12 50 1,75 8,5 6 4,8 8
50 шт М12 60 1,75 8,5 6 4,8 8
10 шт М12 70 1,75 8,5 6 4,8 8
10 шт М12 80 1,75 8,5 6 4,8 8
100 шт М14 20 2 10 6 5,6 9
100 шт М14 30 2 10 6 5,6 9
50 шт М14 40 2 10 6 5,6 9
100 шт М16 16 2 12 8 6,4 10
100 шт М16 20 2 12 8 6,4 10
100 шт М16 25 2 12 8 6,4 10
100 шт М16 30 2 12 8 6,4 10
50 шт М16 35 2 12 8 6,4 10
50 шт М16 40 2 12 8 6,4 10
10 шт М16 50 2 12 8 6,4 10
10 шт М16 60 2 12 8 6,4 10
10 шт М16 70 2 12 8 6,4 10
10 шт М16 80 2 12 8 6,4 10
10 шт М16 90 2 12 8 6,4 10
1000 шт М2 2 0,4 1 0,9 0,8 1,7
1000 шт М2 3 0,4 1 0,9 0,8 1,7
1000 шт М2 4 0,4 1 0,9 0,8 1,7
1000 шт М2 5 0,4 1 0,9 0,8 1,7
1000 шт М2 6 0,4 1 0,9 0,8 1,7
1000 шт М2 8 0,4 1 0,9 0,8 1,7
1000 шт М2 10 0,4 1 0,9 0,8 1,7
1000 шт М2.5 3 0,45 1,5 1,3 1,2 2
1000 шт М2.5 4 0,45 1,5 1,3 1,2 2
1000 шт М2.5 5 0,45 1,5 1,3 1,2 2
1000 шт М2.5 6 0,45 1,5 1,3 1,2 2
1000 шт М2.5 8 0,45 1,5 1,3 1,2 2
1000 шт М2.5 10 0,45 1,5 1,3 1,2 2
50 шт М20 20 2,5 15 10 8 12
50 шт М20 25 2,5 15 10 8 12
10 шт М20 30 2,5 15 10 8 12
10 шт М20 35 2,5 15 10 8 12
10 шт М20 40 2,5 15 10 8 12
10 шт М20 45 2,5 15 10 8 12
10 шт М20 50 2,5 15 10 8 12
10 шт М20 60 2,5 15 10 8 12
5 шт М20 70 2,5 15 10 8 12
5 шт М20 80 2,5 15 10 8 12
5 шт М20 90 2,5 15 10 8 12
10 шт М24 30 3 18 12 10 15
1000 шт М3 3 0,5 2 1,5 1,2 2
1000 шт М3 4 0,5 2 1,5 1,2 2
1000 шт М3 5 0,5 2 1,5 1,2 2
500 шт М3 6 0,5 2 1,5 1,2 2
500 шт М3 8 0,5 2 1,5 1,2 2
500 шт М3 10 0,5 2 1,5 1,2 2
500 шт М3 12 0,5 2 1,5 1,2 2
500 шт М3 16 0,5 2 1,5 1,2 2
200 шт М3 20 0,5 2 1,5 1,2 2
200 шт М3 30 0,5 2 1,5 1,2 2
200 шт М3 40 0,5 2 1,5 1,2 2
1000 шт М4 3 0,7 2,5 2 1,5 2,5
1000 шт М4 4 0,7 2,5 2 1,5 2,5
1000 шт М4 5 0,7 2,5 2 1,5 2,5
200 шт М4 6 0,7 2,5 2 1,5 2,5
500 шт М4 6 0,7 2,5 2 1,5 2,5
200 шт М4 8 0,7 2,5 2 1,5 2,5
500 шт М4 8 0,7 2,5 2 1,5 2,5
200 шт М4 10 0,7 2,5 2 1,5 2,5
500 шт М4 10 0,7 2,5 2 1,5 2,5
200 шт М4 12 0,7 2,5 2 1,5 2,5
200 шт М4 16 0,7 2,5 2 1,5 2,5
200 шт М4 18 0,7 2,5 2 1,5 2,5
200 шт М4 20 0,7 2,5 2 1,5 2,5
200 шт М4 25 0,7 2,5 2 1,5 2,5
100 шт М4 30 0,7 2,5 2 1,5 2,5
100 шт М4 35 0,7 2,5 2 1,5 2,5
100 шт М4 40 0,7 2,5 2 1,5 2,5
100 шт М4 50 0,7 2,5 2 1,5 2,5
500 шт М4 16 0,7 2,5 2 1,5 2,5
1000 шт М5 4 0,8 3,5 2,5 2 3
1000 шт М5 5 0,8 3,5 2,5 2 3
200 шт М5 6 0,8 3,5 2,5 2 3
200 шт М5 8 0,8 3,5 2,5 2 3
1000 шт М5 8 0,8 3,5 2,5 2 3
200 шт М5 10 0,8 3,5 2,5 2 3
200 шт М5 12 0,8 3,5 2,5 2 3
500 шт М5 12 0,8 3,5 2,5 2 3
200 шт М5 16 0,8 3,5 2,5 2 3
200 шт М5 20 0,8 3,5 2,5 2 3
200 шт М5 25 0,8 3,5 2,5 2 3
100 шт М5 30 0,8 3,5 2,5 2 3
100 шт М5 35 0,8 3,5 2,5 2 3
100 шт М5 40 0,8 3,5 2,5 2 3
100 шт М5 50 0,8 3,5 2,5 2 3
100 шт М5 60 0,8 3,5 2,5 2 3
1000 шт М6 5 1 4 3 2 3,5
500 шт М6 6 1 4 3 2 3,5
500 шт М6 8 1 4 3 2 3,5
200 шт М6 10 1 4 3 2 3,5
200 шт М6 12 1 4 3 2 3,5
200 шт М6 14 1 4 3 2 3,5
200 шт М6 16 1 4 3 2 3,5
200 шт М6 20 1 4 3 2 3,5
200 шт М6 25 1 4 3 2 3,5
200 шт М6 30 1 4 3 2 3,5
100 шт М6 35 1 4 3 2 3,5
100 шт М6 40 1 4 3 2 3,5
100 шт М6 45 1 4 3 2 3,5
100 шт М6 50 1 4 3 2 3,5
100 шт М6 60 1 4 3 2 3,5
1000 шт М8 6 1,25 5,5 4 3 5
500 шт М8 8 1,25 5,5 4 3 5
500 шт М8 10 1,25 5,5 4 3 5
500 шт М8 12 1,25 5,5 4 3 5
200 шт М8 14 1,25 5,5 4 3 5
200 шт М8 16 1,25 5,5 4 3 5
200 шт М8 18 1,25 5,5 4 3 5
200 шт М8 20 1,25 5,5 4 3 5
200 шт М8 25 1,25 5,5 4 3 5
100 шт М8 30 1,25 5,5 4 3 5
100 шт М8 35 1,25 5,5 4 3 5
100 шт М8 40 1,25 5,5 4 3 5
100 шт М8 45 1,25 5,5 4 3 5
50 шт М8 50 1,25 5,5 4 3 5
50 шт М8 55 1,25 5,5 4 3 5
50 шт М8 60 1,25 5,5 4 3 5
50 шт М8 70 1,25 5,5 4 3 5
50 шт М8 80 1,25 5,5 4 3 5



  • Осуществляем поставки по всей России!
  • Работаем только с Юр Лицами и ИП
  • Проконсультируем и поможем с выбором заклепок
Запросить наличие и цену

Установочный винт с внутренним шестигранником и коническим концом обладает всеми преимуществами крепежа с шестигранным углублением под ключ.

С помощью стопорного винта DIN 914 можно решить широкий ряд задач по фиксации, регулировки и взаимному креплению деталей.

Геометрическая форма окончания в виде конуса, обеспечивает большую универсальность крепежного элемента, по отношению к установочным винтам din 913, din 915 и din 916.

Наиболее оправдано применение данного крепежа в следующих случаях:

  • необходимо передать большее усилие;
  • крепление к деталям с радиусной (криволинейной) поверхностью;
  • наличие стопорных меток, определяющих пространственное положение деталей относительно друг друга;

Угол концевой части винта, в зависимости от его длины, может быть равен 90 или 120 градусам. Более подробная информация здесь.

Аналоги din 914 по ГОСТ и ISO.

ГОСТ Р ИСО 4027 отменил ГОСТ 8878-93, который начал действовать в 1995 году. По прошествии десяти лет, 1 января 2015 года, на смену ему пришел национальный стандарт ГОСТ Р ИСО 4027, разработанный на основе международного стандарта ISO 4027.

Установочные винты могут производиться из различных материалов:

  • углеродистая сталь;
  • нержавеющая сталь;
  • цветные металлы.

В соответствии с новым документом, в не зависимости от материала и покрытия, стопорные винты могут быть только классом точности А.

Изменения коснулись значений класса твердости для стальных изделий, определено единственное значение - 45Н.

В силу инерционности бюрократических процессов стандартизации или просто по недосмотру, до сих пор, в спецификациях на заказа крепежа, установочные винты могут указываться согласно документам, утративших свою силу.

Сотрудники нашей компании знают данную особенность крепежного рынка и оперативно обработают вашу заявку, в не зависимости от обозначения стандарта установочного винта.

Стопорные винты от компании ВПК.

Нашими складским позициям являются оксидированные din 914 диаметром от 2 мм до 16 мм, длиной от 2 до 60 миллиметров. Класс твердости соответствует 45H. В меньшем ассортименте представлены оцинкованные изделия.

Наше предложение не ограничивается ассортиментом, представленным на сайте. Возможна поставка под заказ позиций с не стандартными размерами, с мелкой резьбой, со шлицем TORX.
